AT31U/61U在线式超高温热像仪是小尺寸、专用型的在线式测温型红外热像仪,专业用于高炉冶金行业等高温工业应用场景。
-
384×288/640×512红外分辨率
3mm针孔镜头,89.3°视场角
测温范围0℃~1500℃

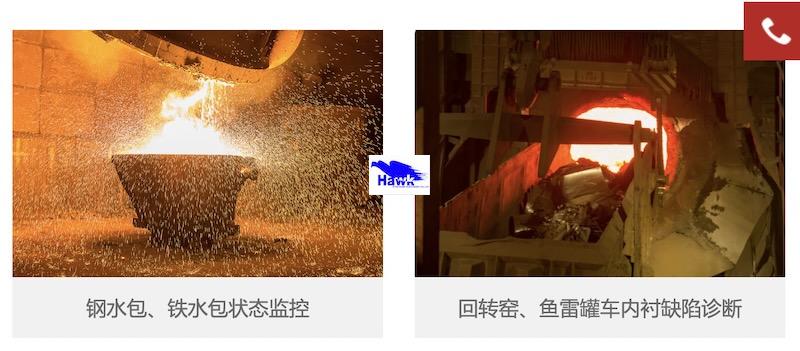

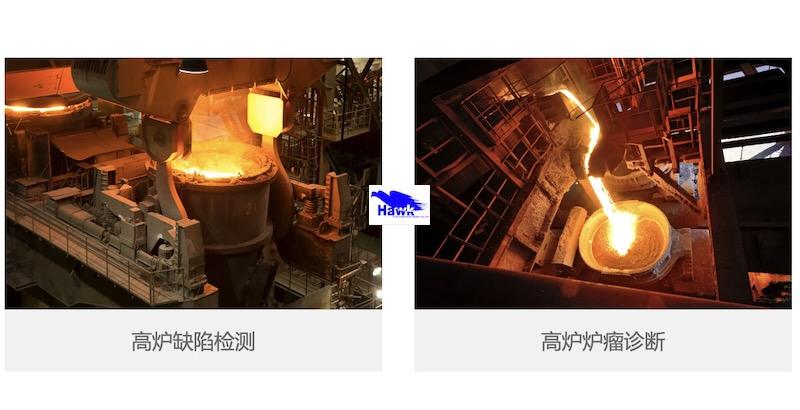

适用场景: 高炉缺陷检测 高炉炉瘤诊断 钢水包、铁水包状态监控 回转窑、鱼雷罐车内衬缺陷诊断
超高温
测温范围高达1500℃,满足超高温测试需求。
高性能
40mK高分辨率,温度细节显示更清楚;
89.3°宽视场角,测量范围更广。
坚固耐用
小开窗设计和外壳可有效保护镜头和机身,
适用于恶劣环境使用。
产品型号
|
AT31U
|
AT61U
|
探测器数据
|
探测器类型
|
氧化钒非制冷红外焦平面探测器
|
响应波段
|
8~14μm
|
成像和光学指标
|
分辨率
|
384×288
|
640×512
|
NETD
|
<50mk(40mk可选)
|
图像频率
|
50Hz
|
25Hz
|
聚焦
|
支持自动聚焦/手动聚焦
|
测温指标
|
测温范围
|
0℃~400℃,400℃~1500℃
|
测温精度
|
±3℃@(0℃~100℃),±2℃或±2%取大值@(100℃~1500℃)
|
测温工具
|
任意固定点;全屏幕最高/低温捕捉;中心点测温;线/区域分析工具;手动温宽选择;雷达测温工具
|
接口指标
|
模拟视频输出
|
1路视频
|
网络接口
|
RJ45 10M/100M/1000M自适应
|
报警接口
|
1个输入,1个输出
|
网络协议
|
Ethernet/IP, TCP, UDP, SNTP, RTSP, HTTP, ICMP, SMTP, DHCP, UPnP, PPPOE
|
以太网
|
控制和传输图像
|
接口协议
|
ONVIF,GB28181,Modbus TCP (支持传输区域温度信息)
|
报警指标
|
报警功能
|
可配置区域、线等单独的报警并支持外部设备触发报警
|
报警输出
|
I/O输出、日志、保存图像
|
图像调节
|
亮度、对比度调整
|
手动/自动0(默认)/自动1
|
极性、伪彩
|
黑热/白热,支持18种伪彩
|
图像翻转
|
左右/上下/对角线
|
供电系统
|
典型功耗@25℃
|
≤3W
|
电压
|
9~26V DC
|
环境适应指标
|
工作温度范围
|
-20℃~+60℃
|
存储温度范围
|
-40℃~+70℃
|
湿度(工作和存储)
|
5%~95%RH(无冷凝)
|
冲击
|
30g,11ms,所有轴向
|
振动
|
4.3g,随机振动,所有轴向
|
物理数据
|
重量
|
314g±5g
|
337g±5g
|
尺寸(长×宽×高)
|
46.5×48×148
|
46.5×48×146(mm)
|
物品清单
|
热像仪、电源适配器、电源线、千兆网线
|
|
