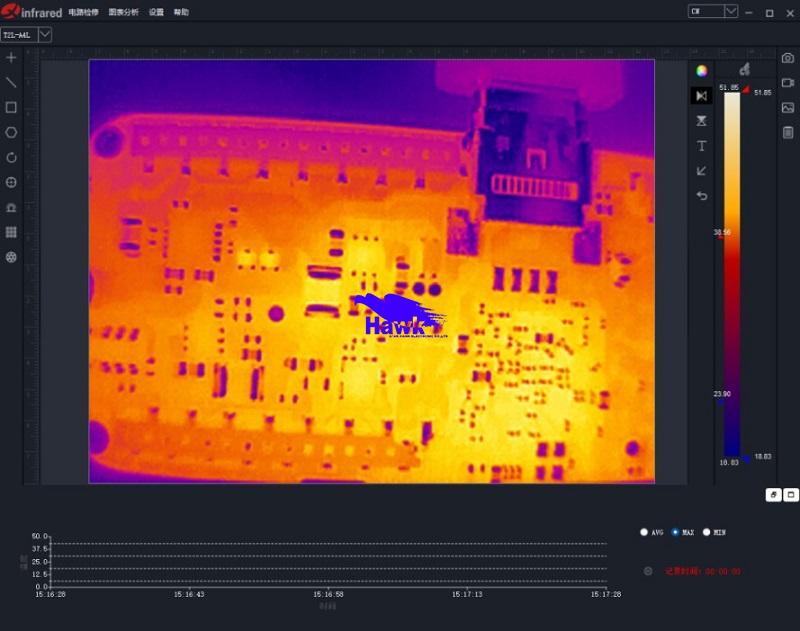

HAWK电路板红外热成像分析仪，是一款用于热场检测的专用设备，它可以在PCBA产品设计开发阶段，提供热实验、热仿真的大量数据；同时，它又是一款电路板维修专用设备，当产品出现故障时，比如电路漏电或是短路的电路板，会有异常的温度升高，采用热分析仪，能将异常温升体现出来，就可以快速的找到漏电、短路的器件位置，定位故障点，达到快速维修的目的。除此之外，还可以对元器件进行检测，比如功率模块等器件在检测过热保护能力等应用中，都可以通过热分析仪得到大量的温度检测数据。

HAWK电路板红外热成像分析仪应用：

⚫ PCBA电路板漏电、短路、断路位置的定位和检测维修；

⚫ 硬件电路设计的功耗设计；

⚫ 过热保护元器件的测试检验；

⚫ 电路设计中的发热实验，热仿真，发热合理性验证；

⚫ 产品散热能力检测；

日常使用的注意事项：
注意事项：

1.软件使用的系统最推荐的是windows 10及更新版本，如果条件允许，尽量使用相应操作系统；

2.电脑显示屏幕分辨率推荐使用1920X1080；

3.在检测电路板时，由于电路板上一些芯片表面非常光滑，所以会形成反光，反光可能会对电路诊断形成干扰，造成虚假热点，所以在检测电路板时，需要不时倾斜，或者将镜头斜向一个角度，消除反光后，查看是否热点是否同一个；

4.对电路板检测和故障查询，电路板都是在上电状态的，无电状态是没法检测的；

5.分析仪在干燥环境下，最好将机架或者底板接地，以防积累静电；

6.可调焦镜头，当拧到最顶时，不要大力旋转，以防造成镜头损伤。
